渦卷型墊片
Spiral Wound Gasket

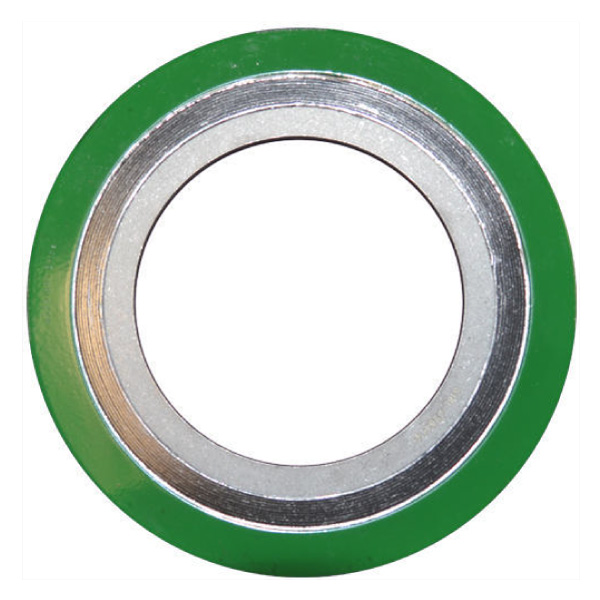

渦卷型墊片(Spiral Wound Gasket)是半金屬墊片中回彈性最佳的墊料更是應用最為廣泛的密合墊片。可依據具體工況條件不同，選用不同材質(V型/W型)薄鋼帶與密合料(石墨、PTFE、非石棉)纏繞後焊接成型，再以金屬內環和金屬外環套接而成，內外環可產生對心及緊固力，支撐密合墊，使其產生耐壓性和回彈性。適用於溫度、壓力變化劇烈的管道、閥門、泵等法蘭連接的密封部位。
- 墊片厚度45mm(0.175in)最新版本規範製作最新版本規範製作最新版本規範製作最新版本規範製作最新版本規範製作最新版本規範製作
- 依照 ASTM 816.20 最新版本規範製作
- 提供尺寸 “1/2~60” 詳情請見型錄
- 外環標記方式
型式規格
有效範圍
| 填料 | 溫度範圍(°C) | 最大壓力(bar) |
|---|---|---|
| 石墨 | -200~450(一般)/650(低氧) | 300 |
| 膨體四氟 | -200~260 | 200 |
| 非石棉 | -150~250 | 300 |
| 雲母/石墨 | -100~750 | 100 |
提供材質
非金屬填料帶材質
石墨
膨體四氟
非石棉
複合材料
外環材質、內環材質
Low Carbon Steel
Inconel 600,625
304SS
Inconel X750
304LSS
Inconel 800H, 825
316SS
Titanlum
316LSS
Hastelloy B2, B3
310SS
Hastelloy C276
316Ti SS
Hastelloy C22
317LSS
Aluminum
纏繞金屬帶材質
Low Carbon Steel
Inconel 600,625
304SS
Inconel X750
304LSS
Inconel 800H, 825
316SS
Titanlum
316LSS
Hastelloy B2, B3
310SS
Hastelloy C276
316Ti SS
Hastelloy C22
317LSS
Aluminum
